有些朋友經常問如何在AD里面將原理圖生產pcb，AD設計的pcb圖如何轉換為Protel 99 se(有些工程師還是喜歡用老版本)，這里小編就來說一說。

　　altium designer 10原理圖如何生成PCB

　　首先得新建個PCB文件(File-New-Pcb)，然后保存下，在新建的PCB文件下：Design-Import Changes From PCB_PROJECT1.PRJPCB(Design選項下第二個，PCB_PROJECT1.PRJPCB是新建的PCB文件默認名);

　　然后會彈出個框Engineering Change Order，依次點最下面的從左至右的1、2兩個按鈕，如果出現紅色的叉，說明原理圖有問題，檢查下，在按上面的方法繼續(xù)...或者直接確定原理圖中每個元器件都要有相應的封裝和已經創(chuàng)建了PCB文件且和原理圖在同一工程中!

　　然后在原理圖界面工具欄design→Update PCB document。

　　AD 6.9中PCB如何轉化為Protel99se

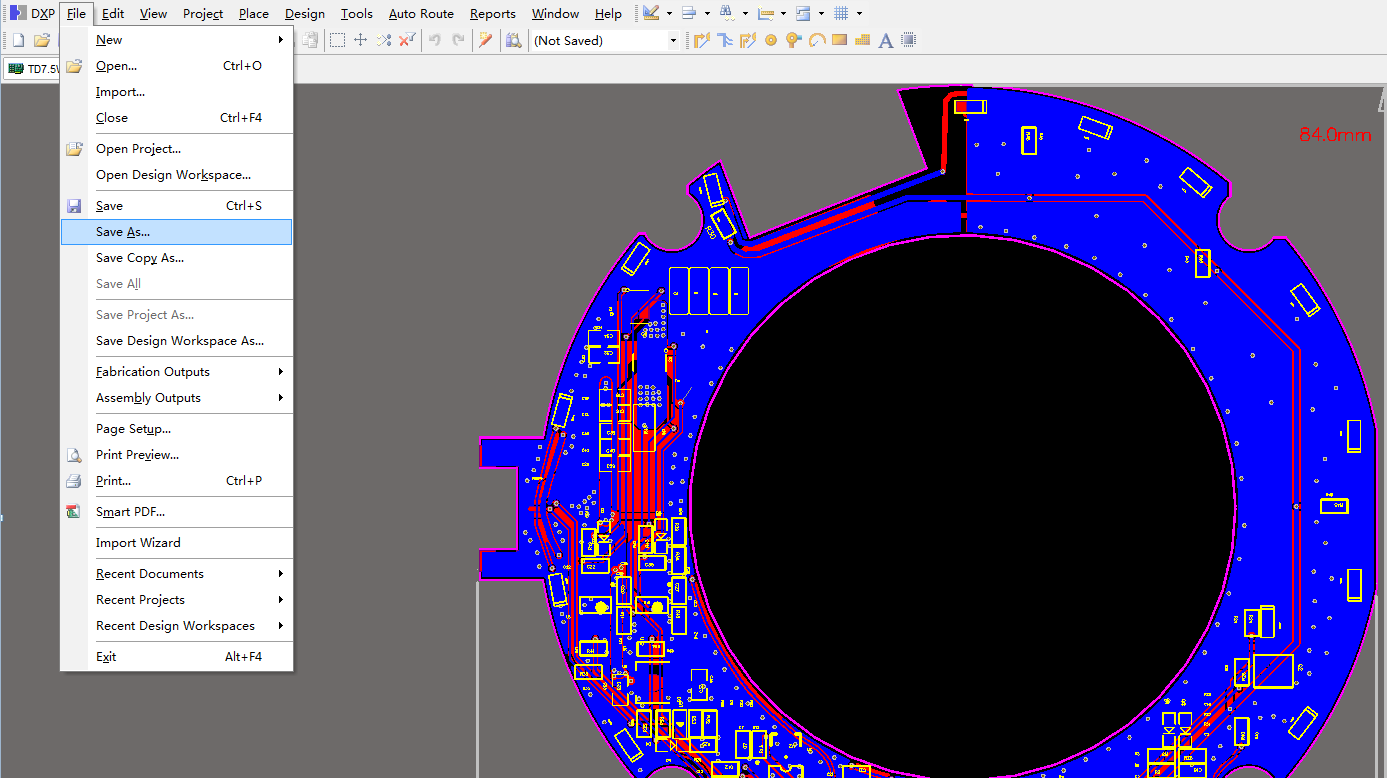

　　Altium Designer 6.9中PCB如何轉化為Protel99se?不管你AD是什么版本的，只要另存為(Save As)的時候，選擇最低版本(軟件會提示你選擇什么樣的保存版本)一般4.0就可以。

　　然后你可以選擇一個路徑保存文件，之后用99打開就可以了 AD版本比99高 所以是完全向下兼容的。

　　相信通過以上的方法，很多朋友就明白如何操作了，是不是非常簡單。
