pcb線路板五個常見層的含義

  • 發表時間:2019-09-07 20:22:16
  • 作者:小編
  • 來源:誠暄PCB
  • 人氣:
  • 本文有642個文字,預計閱讀時間2分鐘

  我們在進行印制電路板設計前,第一步就是要選擇適用的工作層。Protel 99 SE提供有多種類型的工作層。只有在了解了這些工作層的功能之后,才能準確、可靠地進行印制電路板的設計。下面小編來詳細的說一說PCB線路板五個常見層的含義。

  pcb五個常見層的含義

  1、Mechanical layer(機械層)

  Protel99SE提供了16個機械層,它一般用于設置電路板的外形尺寸,數據標記,對齊標記,裝配說明以及其它的機械信息.這些信息因設計公司或PCB廠家的要求而有所不同。執行菜單命令Design|Mechanical Layer能為印刷線路板設置更多的機械層。另外,機械層可以附加在其它層上一起輸出顯示。

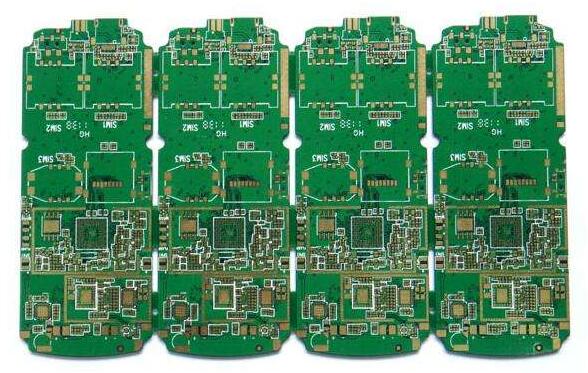

多層精密pcb板打樣廠家介紹線路板各層含義知識

  2、Signal layer(信號層)

  信號層主要用于布置印刷線路板上的導線.Protel99SE提供了32個信號層,包括Top layer(頂層),Bottom layer(底層)和30個MidLayer(中間層)。

  3、Internal plane layer(內部電源/接地層)

  Protel99SE提供了16個內部電源層/接地層。該類型的層僅用于多層板,主要用于布置電源線和接地線。我們稱雙層板,四層板,六層板,一般指信號層和內部電源/接 地層的數目。

  4、Solder mask layer(阻焊層)

  在焊盤以外的各部位涂覆一層涂料,如防焊漆,用于阻止這些部位上錫。阻焊層用于在設計過程中匹配焊盤,是自動產生的。Protel99SE提供了Top Solder(頂層)和Bottom Solder(底層)兩個阻焊層。

  5、Paste mask layer(錫膏防護層)

  它和阻焊層的作用相似,不同的是在機器焊接時對應的表面粘貼式元件的焊盤。Protel99SE提供了Top Paste(頂層)和Bottom Paste(底層)兩個錫膏防護層。

  以上就是小編整理的關于pcb線路板五個常見層的含義,希望對大家有所幫助,如還有不清楚的地方,請聯系右側的QQ、微信或者電話,我們會有專業的人員為您解答。
